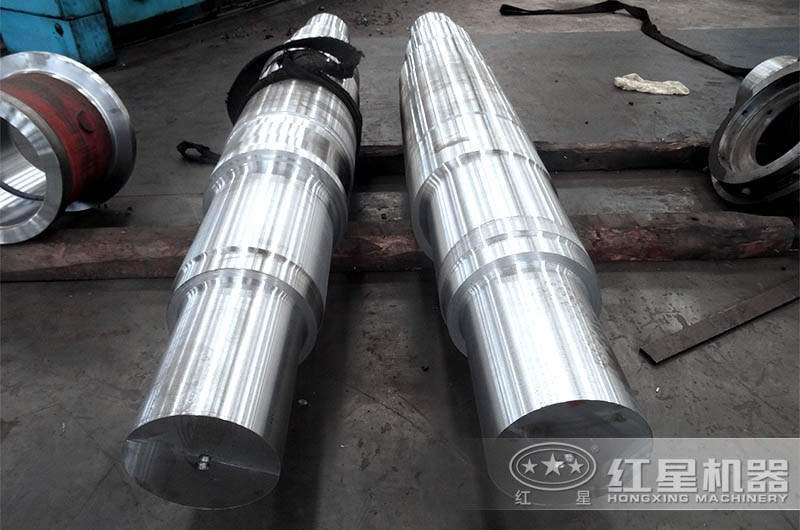

破碎機軸的常用材料是碳鋼和合金鋼。下面用數據來分析下破碎機軸的外力偶矩的計算及強度校核

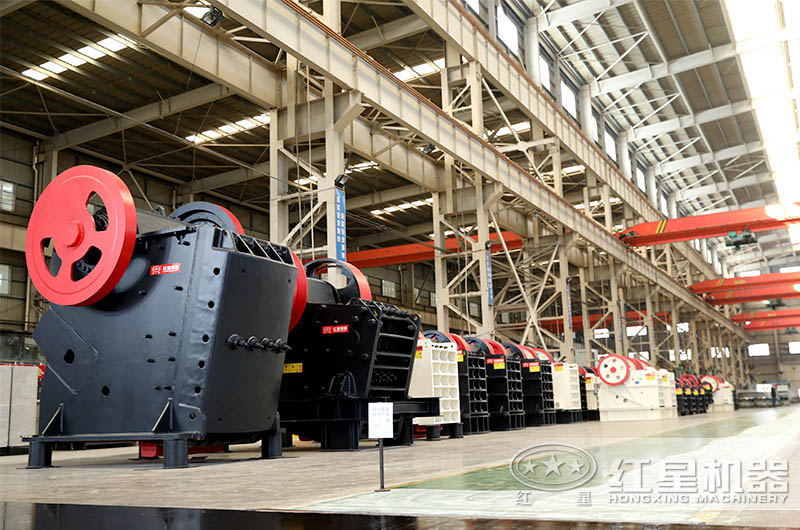

破碎機生產車間

(1)外力偶矩的計算

Me=9550×103p/n=9550×103×22/1200=175000N.mm

式中：P--電機功率，kw

n--- 電機轉速，1200r/min

(2)強度校核

扭轉強度條件為τt=T/wt<=[τt] Mpa

Wt=πD3/16×(1-α四次方)=πD3/16≈D3/5,α=d?D=0

扭矩的值等于外力偶矩。即T=Me.

式中：τt---軸的扭剪應力，MPa;

T--軸所傳遞的轉矩,N.mm

Wt--軸的抗扭剖面系數，mm3

[τt]--軸的許用扭剪應力，Mpa，查表為30

結論：軸滿足強度要求。

破碎機軸承的修復

軸承易損壞的主要原因是軸套部位使用一段時間后會形成階梯，軸套在軸上還未套緊，軸套端部即頂在階梯上，致使軸套和軸不能形成緊配合。修復方法：

破碎機軸承

1)將階梯位置的高出點磨去，用直尺放置觀看無光線為準。

2)將軸承套喇叭口大端切除8-10mm。

3)由于偏心軸螺紋已損壞，無法用螺母緊固，現采用厚16mm鋼板用車床加工一個環圈，環圈內徑和軸承套小端內徑相同，外徑同軸承套的螺母外圓相同。

4)環圈、螺母、軸承及套裝配到位后，將環圈與軸分6點均布對稱焊接，每段焊縫20mm。 焊時要斷續，不能讓軸受熱過大。

5)焊完后，將螺母向環圈擰緊，從而使軸承套反向移動和軸緊固，這點尤其重要。

6)最后將環圈與軸承套螺母用電焊分2點焊接，使螺母固定，焊縫長10mm即可。

軸承的選型

由于破碎機的沖擊載荷較大，主要受徑向載荷和轉速不高，宜選用滾子軸承。軸的直徑為70mm,除選軸承N214E,Cr=112KN,Cor=135KN查相關表，強烈沖擊取fp=2.0。當量動載荷p=fpFR=5407.4×2=10814.8N

軸承的預期壽命定為L(zhǎng)h=16000h,
