由于傳動軸裝置的工況非常惡劣，受到重載荷與沖擊振動，必須帶動飛輪與導(dǎo)料盤和物料同時高速進(jìn)行旋轉(zhuǎn)打擊破碎，所以選材時特別注意材料的沖擊韌性，抗疲勞強(qiáng)度。

下面沖擊式破碎機(jī)以傳動軸選用35crMo的為例說明

表1 中將35CrMo 與傳動軸的常用材料40Cr 進(jìn)行比對。從中可以看出35CrMo與40Cr 在化學(xué)成分上的主要區(qū)別在于Mo元素的加入,以及C 含量的微小差別, 根據(jù)合金元素在鋼中的影響和作用顯示,加入Mo 可以大大提高合金材料的淬透性與高溫強(qiáng)度,而大大降低回火脆性,當(dāng)Mo 含量<0.6%時 能提高材料的塑性。C 元素含量小，則可以細(xì)化晶粒 降低硬度。

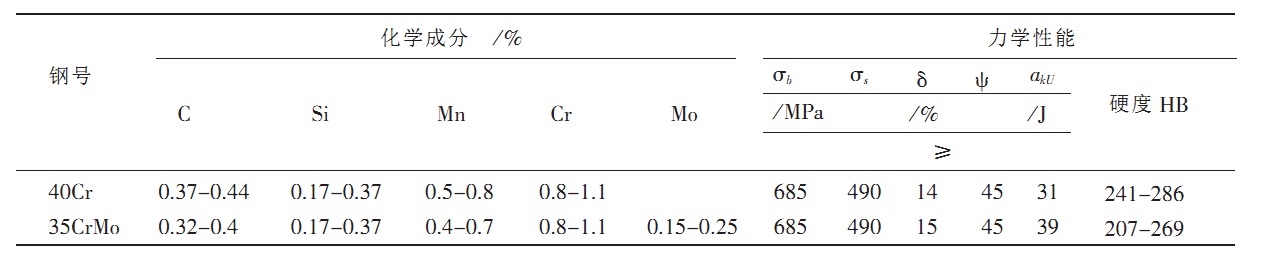

表1 35crMo與40Cr化學(xué)成分與力學(xué)性能比較

理論證明在選取沖擊式破碎機(jī)傳動軸材料時，根據(jù)重載荷、沖擊振動的工況，選取35CrMo 將得到更高的強(qiáng)度、較高的沖擊韌度，較低的脆性轉(zhuǎn)變溫度和較高的疲勞強(qiáng)度。而實(shí)際應(yīng)用中也反映了主軸選材的合理性。
